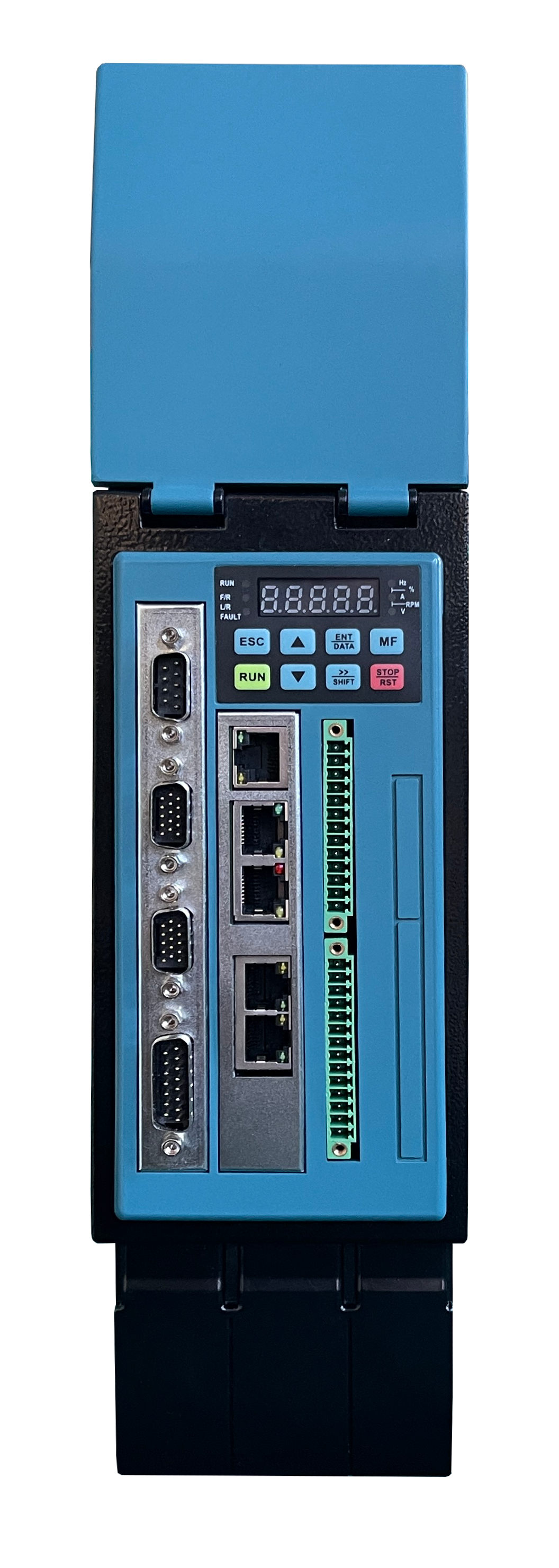

更加經濟便捷的搭建共直流母線多機傳動系統
■ 等高等深書本型結構。整流單元和逆變單元不同功率模塊均具 有相同的高度和深度:400mm(高)X278mm(深)
■ 四種寬度規格: 98mm、 196mm、 294mm、 392mm。允許 模塊并排緊密安裝 ,節省機柜空間
■ 機器頂部正面內置(DC+、 DC -)高壓直流母排、 (V +、V - ) 24V控制電源母排。并排安裝時 ,可方便快捷的完成高壓直流母 線和控制電源母線的搭建
■ 在主功率回路不上電的情況下 ,可先給 ( V +、V-)24V控制電 源母排供電 ,預先完成驅動器控制部分上電和參數設置 ,然后再 給系統的主電路供電。此外 ,也可不接外部24V控制電源 ,直接 給主電路上電 ,完成對整個驅動器裝置的上電
■ 整流單元可選基本型整流單元和AFE整流單元,滿足兩象限和 四象限回饋兩種整流方案設計
■ 共直流母線傳動系統設計 ,多點傳動 ,能量可通過直流母線二 次分配 ,還可通過AFE向電網饋電 ,高效節能、無諧波污染
卓越的電機控制性能
■ 高性能雙核DSP芯片 ,電流環125us實時控制周期 ,高精度速 度控制、轉矩控制、位置控制
■ 高性能矢量控制策略 ,實現高精度磁通矢量控制 ,無論是開環 矢量還是閉環矢量 ,性能均達到業界領先水平
■ 支持內置定位、插補、規劃模塊 ,支持定位控制、主從位置同 步控制等伺服功能
■ 起動轉矩:0HZ時 150%額定轉矩 (無PG磁通矢量控制), 0HZ時200%額定轉矩(帶PG磁通矢量控制)
■ 調速范圍 1 :200(無PG磁通矢量控制) , 1: 5000(帶PG磁通矢 量控制、伺服控制)
■ 速度波動: ≤±0. 5%額定同步轉速(無PG磁通矢量控制) , ≤±0.2%額定同步轉速(帶PG磁通矢量控制、伺服控制)
■ 轉矩控制精度 ±5%(無PG磁通矢量控制) , ± 2%(帶PG磁通矢 量控制、伺服控制)
■ 過載能力: 150%額定電流1分鐘 ,200%額定電流0. 5秒
■ 保護功能: 過載、過流、過壓、短路、接地、失速、過熱、瞬 間掉電補償?shù)?/span>
廣泛適應各種電機和編碼器反饋
■ 支持感應電機、異步伺服電機、永磁同步伺服電機。高性能開 環矢量、閉環矢量、VF控制
■ 標配一路5V差分增量編碼器反饋接口 ,一路24V差分/單端增 量式編碼器接口
■ 標配一路絕對值編碼器接口 ,支持Endat、SSI、多摩川等多種 類型的絕對值編碼器
■ 標配一路編碼器分頻差分輸出、一路編碼器分頻OC輸出
■ 選配一路5V差分增量編碼器反饋接口、一路絕對值編碼器接 口 ,支持單驅動器雙軸電機控制。選配一路旋轉變壓器反饋接口
■ 支持高速脈沖輸入輸出 ,實現位置給定、位置同步等伺服控制功能
強大的網絡通信能力
■ 內置標配一路RS485隔離通信接口、一路Canbus隔離通信接口 (支持Canopen協議),雙通道RJ45網口設計
■ 內置標配一路MODBUS-TCP以太網通信接口,RJ45網口設 計 ,傳輸距離遠、傳輸速度快
■ 可支持?jǐn)U展Ethercat、 P rofinet、 P rofibus、 EtherNetIP、 Device- net、 Powerlink等 ,雙通道RJ45網口設計
■ Ethercat通信支持DC同步模式 ,實時性高,滿足工業現場多軸同步控制時的高實時性要求
STO可擴展安全轉矩關閉功能
■ 具有兩路獨立的輸入ST01 ST02,以及一路安全監控輸出EDM
■ ST01、ST02任一路輸入斷開的情況下 ,驅動器都不會輸出轉 矩,ST0功能是從硬件上直接封鎖掉了逆變器的開關動作 ,沒有控 制軟件的參與 ,保證了驅動器在其他任何條件下都不會輸出轉矩
豐富的調試功能和調試工具
■ 標配內置485和Canbus ,雙通道RJ45網口設計,可實現一臺外 引LCD面板或上位機和多臺驅動器快速組網調試
■ 標配Modbus-TCP以太網口 ,上位機可通過網線和驅動器快速 連接和組網 ,調試方便
■ 外引LCD調試面板 ,中文顯示 ,信息豐富 ,支持參數上傳下載 及遠程控制
■ 強大的上位機調試軟件 ,中英文雙文顯示 ,參數及變量分級顯 示
■ 驅動器內置各種功能模塊 ,通過調試軟件可進行各種靈活組態, 滿足各種行業的不同特殊需求
■ 標配LED面板 ,可實現單機簡單調試
可靠性設計
■ 獨立風道設計 減小外部環境對機器內部電子元器件的污染
■ 全系列采用高風量直流風機 ,風機可在外部獨立拆除 ,維護性 好
■ 標配內置C3級濾波器 ,外配可選C2級濾波器 ,滿足EN61800- 3的要求
項目 |
項目描述 |
|
電壓 /頻率 |
額定輸出電壓 |
400V等級整流單元: DC 537V (正比于輸入電壓) 480V等級整流單元: DC 679V (正比于輸入電壓) 400V等級逆變單元:三相400V (正比于輸入電壓) 480V等級逆變單元:三相480V (正比于輸入電壓) |
輸出頻率范圍 |
0Hz ~ 400Hz |
|
輸入電壓/頻率 |
400V等級整流單元:三相400V;50Hz/60Hz; 480V等級整流單元:三相480V;50Hz/60Hz; 400V等級逆變單元:DC 537V; 480V等級逆變單元:DC 679V; |
|
輸入電壓波動范圍 |
400V等級整流單元: 323V ~ 420Vac;電壓失衡率:<3%; 480V等級整流單元: 408V ~ 528Vac;電壓失衡率:<3%; 400V等級逆變單元:DC 450V~592V; 480V等級逆變單元:DC 575V~745V; |
|
頻率變動容許值 |
頻率失衡率: <±5% |
|
控制 性能 |
運行命令通道 |
操作面板給定、控制端子給定、通訊給定,可通過多種方式切換 |
頻率給定通道 |
數字給定、模擬給定、通訊給定,輔助頻率給定,輔助頻率微調、頻率合成 |
|
控制方式 |
無PG 磁通矢量控制,帶PG 磁通矢量控制, V/F 控制 |
|
調速范圍 |
1 :200 (無PG 磁通矢量控制), 1 :5000 (帶PG 磁通矢量控制、伺服控制) |
|
起動轉矩 |
0Hz時150%額定轉矩(無PG 磁通矢量控制) 0Hz時200%額定轉矩(帶PG 磁通矢量控制) |
|
頻率精度 |
數字指令:±0.01% , 模擬指令:最高頻率× 0.2%Hz |
|
運行轉速穩態精度 |
≤±0.5%額定同步轉速(無PG 磁通矢量控制) ≤±0.05%額定同步轉速(帶PG 磁通矢量控制) |
|
速度波動 |
≤±0.5%額定同步轉速(無PG 磁通矢量控制) ≤±0.2%額定同步轉速(帶PG 磁通矢量控制、伺服控制) |
|
過載能力 |
G型: 150%額定電流1分鐘, 200%額定電流0.5 秒 |
|
轉矩提升 |
自動轉矩提升或手動設置轉矩提升 |
|
加減速曲線 |
兩種方式:直線加減速、 S曲線加減速; 四種加減速時間,時間單位(分/秒)可選,最長60小時 |
|
自動電壓調整(AVR) |
當電網電壓變化時,能自動保持輸出電壓恒定 |
|
保護功能 |
過載、過流、過壓、短路、接地、失速、過熱、瞬時掉電補償?shù)?/span> |
|
內置 功能 |
內置功能模塊 |
內置大量功能模塊,可獨立設置乘除模塊、微分模塊、量化模塊、位置-速度轉換模塊、開關模塊、求和模塊、絕對值模塊、最小速 度模塊、松緊模塊、數字電位器模塊、比較器模塊、非線性增益模塊、數字濾波器模塊、輔助PID模塊。內部功能模塊可以靈活組態, 滿足各行業應用的需求。 |
IO輸入 輸出 |
開關量輸入 |
標配DI1-DI6六路開關量輸入端子,實現變頻器運行使能、速度使能、正/反轉、多段速、點動使能、轉矩使能、輔助PID使能、電子 電位器功能 |
開關量輸出 |
標配DO1一路OC輸出,選配4路繼電器常開觸點輸出,可實現變頻器準備好、故障指示、運行中指示、頻率檢測(輸出頻率≤頻率檢 測基準)、 頻率檢測 (輸出頻率≥頻率檢測基準)、 驅動器過載、變頻器過電流指示 |
|
模擬量輸入 |
標配3路AI輸入 ,每個通道可接DC -10~+10V、 或DC 0/4~20mA輸入 |
|
模擬量輸出 |
標配2路AO輸出 ,每個通道可接DC -10~+10V、 或DC 0/4~20mA |
|
編碼器 接口 |
編碼器 接口 |
PG2和PG4為標配編碼器接口,均為DB16接口。 PG2內置一路5V電源差分式增量式編碼器接口,一路絕對式編碼器接口(SSI、Endat、 多摩川等); PG4接口內置一路24電源增量式編碼器接口(支持差分和單端輸入),內置一路編碼器分頻差分輸出和一路編碼器分頻OC 輸出接口 |
PG1和PG3為選配接口。 PG1為DB9接口,支持旋變輸入。 PG3為DB16接口,內置一路5V電源差分式增量式編碼器接口,一路絕對式 編碼器接口(SSI、Endat、 多摩川等),以支持單驅動器雙軸電機控制。 |
||
通信 接口 |
通信接口 |
J1和J2為標配通信接口, J1內置一路MODBUS-TCP通信接口, J2內置一路RS485隔離通信接口、一路Canbus隔離通信接口(支持Ca nopen協議)。 |
J3為選配擴展通信總線接口,可支持?jǐn)U展Ethercat、Profinet、Profibus、EtherNetIP、Device-net、Powerlink等 |
||
24V電源 |
24V電源 |
V+/V-控制電源端子支持外部24V電源輸入,可在主電路無電的情況下,預先給控制 部分電路上電,進行參數設置、狀態檢查和故障分析。 X2.1~X2.4為標準24V電源端子,對外輸出24V電源,最大輸出電流300mA. |
STO |
STO (安全轉矩關閉) |
X3端口為選配STO端口, 具有兩路獨立的輸入STO1、STO2, 以及一路安全監控輸出EDM。STO1、STO2任一路輸入斷開的情況下, 驅動器都不會輸出轉矩。 STO功能是從硬件.上直接封鎖掉了逆變器的開關動作,沒有控制軟件的參與, 保證了驅動器在其他任何條件下 都不會輸出轉矩。 |
使用 環境 |
電源線長度 |
100M以內 |
接線端子 |
主回路:標準電源插排;控制回路:可插拔接線端子、 RJ45接口、 DB9、DB16接口 |
|
使用場所 |
室內,不受陽光直曬,無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
|
海拔高度 |
低于1000米, 1000米以上降額使用,每升高1000米降額10% |
|
環境溫度 |
-10℃ 40℃ 環境溫度在40℃ 50℃ 請降額使?。環境溫度每升?1攝?度,降額2% |
|
濕度 |
5%~95%RH,無水珠凝結 |
|
振動 |
小于5.9米/秒2 (0.6g) |
|
存儲溫度 |
-40℃~+70℃ |
|
污染等級 |
PD2 |
|
配電系統 |
TN、TT |
|
防護等級 |
IP20 |
|
結構 |
冷卻方式 |
強制風冷,直流風機 |
安裝方式 |
壁掛式 |
|
型號 |
額定功率 ( KW) |
輸出電流 (A) |

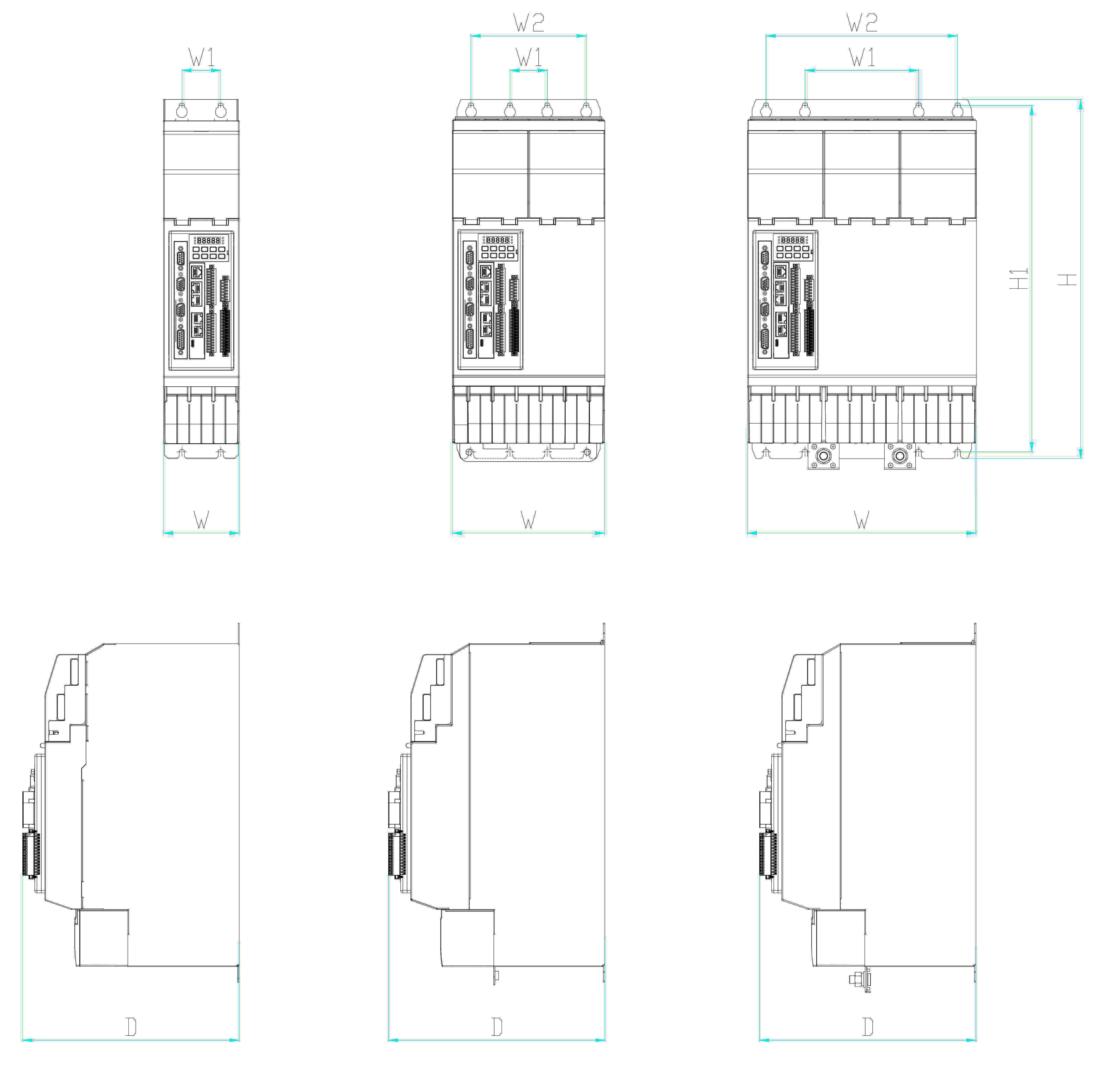

外形尺寸 W × H × D (mm) |
安裝尺寸 |
安裝孔徑 (mm) |
||
W1 |
W2 |
H1 |
||||||
基本型 整流單元 |
IDRIVE-REC/0022.0/400 |
22 |
50 |
98x278x460 |
50 |
/ |
444 |
φ7 |
IDRIVE-REC/0037.0/400 |
37 |
80 |
||||||
IDRIVE-REC/0055.0/400 |
55 |
120 |
196x278x460 |
48 |
148 |
444 |
||
IDRIVE-REC/0110.0/400 |
110 |
220 |
||||||
IDRIVE-REC/0160.0/400 |
160 |
310 |
294x278x460 |
146 |
246 |
444 |
||
IDRIVE-REC/0200.0/400 |
200 |
410 |
||||||
AFE 整流單元 |
IDRIVE-AFE/0022.0/400 |
22 |
45 |
98x278x460 |
50 |
/ |
444 |
|
IDRIVE-AFE/0030.0/400 |
30 |
60 |
||||||
IDRIVE-AFE/0037.0/400 |
37 |
75 |
196x278x460 |
48 |
148 |
444 |
||
IDRIVE-AFE/0045.0/400 |
45 |
91 |
||||||
IDRIVE-AFE/0055.0/400 |
55 |
112 |
||||||
IDRIVE-AFE/0075.0/400 |
75 |
150 |
294x278x460 |
146 |
246 |
444 |
||
IDRIVE-AFE/0090.0/400 |
90 |
176 |
||||||
IDRIVE-AFE/0110.0/400 |
110 |
210 |
||||||
IDRIVE-AFE/0132.0/400 |
132 |
253 |
||||||
IDRIVE-AFE/0160.0/400 |
160 |
304 |
||||||
逆變單元 (雙軸) |
IDRIVE-INV/0000.7D/400 |
0.75*2 |
2.1*2 |
98x278x460 |
50 |
/ |
444 |
|
IDRIVE-INV/0001.5D/400 |
1.5*2 |
3.8*2 |
||||||
IDRIVE-INV/0002.2D/400 |
2.2*2 |
5.1*2 |
||||||
IDRIVE-INV/0003.7D/400 |
3.7*2 |
9*2 |
||||||
IDRIVE-INV/0005.5D/400 |
5.5*2 |
13*2 |
||||||
IDRIVE-INV/0007.5D/400 |
7.5*2 |
17*2 |
||||||
逆變單元 (單軸) |
IDRIVE-INV/0002.2/400 |
2.2 |
5.1 |
98x278x460 |
50 |
/ |
444 |
|
IDRIVE-INV/0003.7/400 |
3.7 |
9 |
||||||
IDRIVE-INV/0005.5/400 |
5.5 |
13 |
||||||
IDRIVE-INV/0007.5/400 |
7.5 |
17 |
||||||
IDRIVE-INV/0011.0/400 |
11 |
25 |
||||||
IDRIVE-INV/0015.0/400 |
15 |
32 |
||||||
IDRIVE-INV/0018.5/400 |
18.5 |
37 |
||||||
IDRIVE-INV/0022.0/400 |
22 |
45 |
||||||
IDRIVE-INV/0030.0/400 |
30 |
60 |
||||||
IDRIVE-INV/0037.0/400 |
37 |
75 |
196x278x460 |
48 |
148 |
444 |
||
IDRIVE-INV/0045.0/400 |
45 |
91 |
||||||
IDRIVE-INV/0055.0/400 |
55 |
112 |
||||||
IDRIVE-INV/0075.0/400 |
75 |
150 |
294x278x460 |
146 |
246 |
444 |
||
IDRIVE-INV/0090.0/400 |
90 |
176 |
||||||
IDRIVE-INV/0110.0/400 |
110 |
210 |
||||||
IDRIVE-INV/0132.0/400 |
132 |
253 |
||||||
IDRIVE-INV/0160.0/400 |
160 |
304 |
