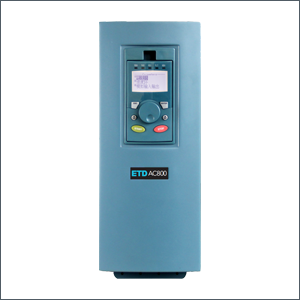

主要功能特點

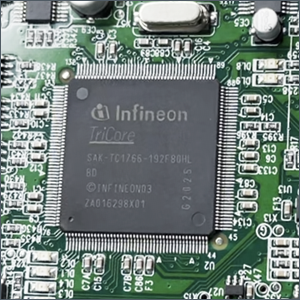

汽車級處理器，響應更快，精度更高

1. AC800高性能系統應用變頻器采用英飛凌三核Tricore架構高性能處理器。

2. 獨特的磁通矢量控制技術和磁鏈、速度觀測算法，通過對勵磁電流和轉矩電流的解耦控制，保證電機的高性能。

3. 起動轉矩：0Hz時150%額定轉矩（無PG磁通矢量控制），0Hz時200%額定轉矩（帶PG磁通矢量控制）。

4. 調速范圍1:200（無PG磁通矢量控制），1:5000（帶PG磁通矢量控制）。

5. 穩態精度：≤±0.5%額定同步轉速（無PG磁通矢量控制），≤±0.5%額定同步轉速（帶PG磁通矢量控制）。

6. 速度波動：≤±0.5%額定轉矩（無PG磁通矢量控制），≤±2%額定轉矩（帶PG磁通矢量控制）。

7. AC800系列變頻器重要元器件選用汽車級，工作溫度范圍廣，穩定性好，使用壽命長。

強大的網絡通信能力，標準配置更高

1. 標配2路RS485接口、2路RS232接口，支持Modbus協議。

2. 標配2路Canbus接口，支持Canopen協議。

3. 支持外接選配Profibus、Profinet、Device-net、EtherNetIP、Ethercat、MODBUS-TCP等。

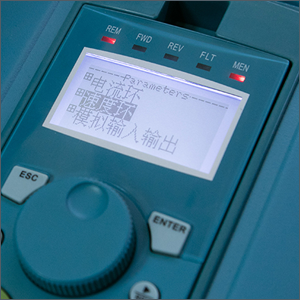

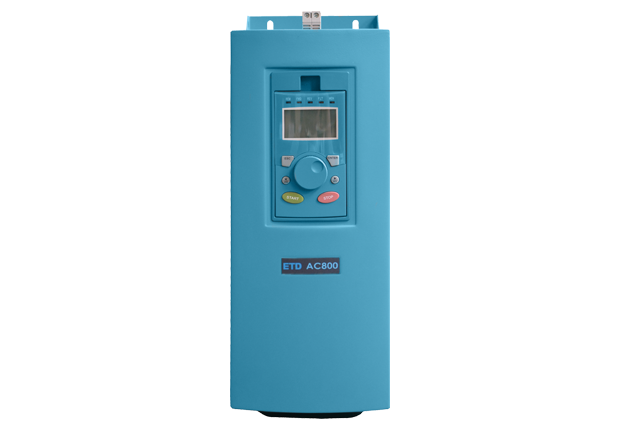

中英文液晶控制面板，全新完全漢化的上位機調試軟件

1. 標配1路編碼器反饋，支持旋轉變壓器反饋。

2. AC800高性能系統應用變頻器標配LCD控制面板，中文顯示，豐富的提示信息，利于調試診斷，支持參數上傳下載

和遠程控制。

3. 完全漢化的上位機調試軟件，參數可分級顯示。

內置預設模塊，調試更方便

1. 內置30余種常用的應用功能模塊，例如卷曲、張力（轉矩）、牽引、線聯等。

2. 8路數字量輸入，6路數字量輸出，方便組態。

3. 完全光耦隔離，穩定性和抗干擾性更好。

4. 控制面板顯示數字量輸入輸出以及各種故障狀態，利于調試診斷。

5. AC800高性能系統應用變頻器外置獨立EEPROM芯片。

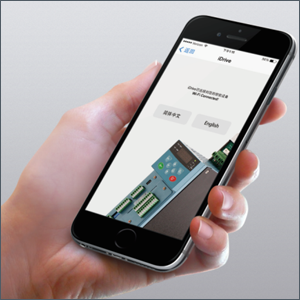

6. 支持智能設備WIFI調試。

技術參數

項目		項目描述
電壓 / 頻率	電壓/頻率額定輸出電壓	三相：200V/400V/480V（正比于輸入電壓）
	輸出頻率范圍	0Hz~400Hz
	輸入電壓/頻率	三相200V/400V/480V;50HZ/60HZ
	輸入電壓范圍	電壓：190V~520V;電壓失衡率：<3%
	頻率變動容許值	頻率失衡率：<±5%
	運行命令通道	操作面板給定、控制端子給定、通訊給定、可通過多種方式切換
	頻率給定通道	數字給定、模擬給定、通訊給定、輔助頻率給定、輔助頻率微調、頻率合成
	控制方式	無PG磁通矢量控制，帶PG磁通矢量控制，V/F控制，帶PG V/F控制，AFE控制
	調速范圍	1:200（無PG磁通矢量控制），1:5000（帶PG磁通矢量控制、伺服控制）
	起動轉矩	0Hz時150%額定轉矩（無PG磁通矢量控制）
	起動轉矩	0Hz時200%額定轉矩（帶PG磁通矢量控制）
	頻率精度	數字指令：±0.01%，模擬指令：最高頻率x0.2%Hz
	運行轉速穩態精度	≤±0.5%額定同步轉速（無PG磁通矢量控制）
	運行轉速穩態精度	≤±0.05%額定同步轉速（帶PG磁通矢量控制）
	速度波動	≤±0.5%額定同步轉速（無PG磁通矢量控制）
	速度波動	≤±0.2%額定同步轉速（帶PG磁通矢量控制、伺服控制）
	過載能力	G型：150%額定電流2分鐘，200%額定電流0.5秒
	轉矩提升	自動轉矩提升或手動設置轉矩提升
	加減速曲線	兩種方式：直線加減速、S曲線加減速；
	加減速曲線	四種加減速時間，時間單位（分/秒）可選，最長60小時
	自動電壓調整（AVR）	當電網電壓變化時，能自動保持輸出電壓恒定
	保護功能	過載、過流、過壓、短路、接地、失速、過熱、瞬間掉電補償?shù)?/span>
內 置功能	多功能輸入	包括DI1-DI8八路開關量輸入端子，可實現變頻器運行使能、速度使能、差分輸入使能、模擬量輸入使能、點動使能、轉矩使能、輔助PID使能、電子電位器功能、兩套電機參數選擇等
	多功能輸出	包括DO1-DO6六路開關量輸出端子，可實現變頻器準備好、故障指示、運行中指示、頻率檢測（輸出頻率≤頻率檢測基準）、頻率檢測（輸出頻率≥頻率檢測基準）、編碼器反饋故障、驅動器過載、電機參數選擇、變頻器過電流指示
	內置功能模塊	內置大量功能模塊，可獨立設置乘除模塊、微分模塊、量化模塊、位置-速度轉換模塊、開關模塊、求和模塊、絕對值模塊、最小速度模塊、松緊模塊、數字電位器模塊、比較器模塊、非線性增益模塊、數字濾波器模塊、輔助PID模塊、浮點數模塊。顳部功能模塊可靈活組態，滿足各行業應用的需求
操作與顯示	LCD面板	128X64點陣LCD顯示，中/英文提示操作內容
		實現參數的快速復制
		有快速設置頻率功能，可選擇本地與遠程控制
		支持熱插拔，即插即用
	上位軟件	完全漢化的版本，具有強大的示波器功能，多通道記錄數據并波形顯示
擴展功能	編碼器	內置一路標準編碼反饋接口，支持外接擴展第二路編碼器反饋，支持旋變接口卡
	模擬量	標配4路0-10V模擬量輸入，兩路0-10V模擬量輸出；通過擴展，可實現兩路0-20mA（或4-20mA）模擬量輸入和兩路0-20mA（或4-20mA）模擬量輸出
	無源接觸點	可擴展兩路繼電器輸出出點，每路包括一個常開觸點和一個常閉觸點。電氣規格：AC250V/2.5A,DC24V/5A
	外部輸入24V電源	可通過24V端子M1從外部輸入24V控制電源，在主回路電源斷開的情況，先啟動控制板和操作面板，進行系統的調試
	安全轉矩關閉STO	硬件上有兩路獨立的STO控制通道，任何一路輸入無效均將可靠關閉驅動器的轉矩輸出，STO功能跳過所有的軟件行為
	有源前端AFE	完全由硬件執行，軟件需要做的是將STO的狀態通過操作面板通知用戶實現AFE同步信號檢測，配合AC800 AFE軟件實現能量回饋型并網逆變器
	電源線長度	100米之內
使用環 境	接線端子	主回路：標準電源插排控制回路：可插拔接線端子
	使用場所	室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水或鹽分等
	海拔高度	低于1000米，1000米以上降額使用，每升高1000米降額10%
	環境溫度	-10℃~＋40℃（環境溫度在40℃~50℃，請降額使用）
	濕度	5%~95%RH，無水珠凝結
	振動	小于5.9米/秒2（0.6g）
	存儲溫度	-40℃~+70℃
	污染等級	PD2
	配電系統	TN,TT
	防護等級	IP20
結 構	冷卻方式	強制風冷，直流風機
結 構	制動單元	15KW及以下配置，15KW以上內置選配
	安裝方式	壁掛式，110KW及以下壁掛和落地兩種安裝方式
	效率	45KW G及以下≥93%；55KW G及以上≥95%
	轉矩控制精度	≤±5%額定轉矩（無PG磁通矢量控制），≤±2%額定轉矩（帶PG磁通矢量控制）

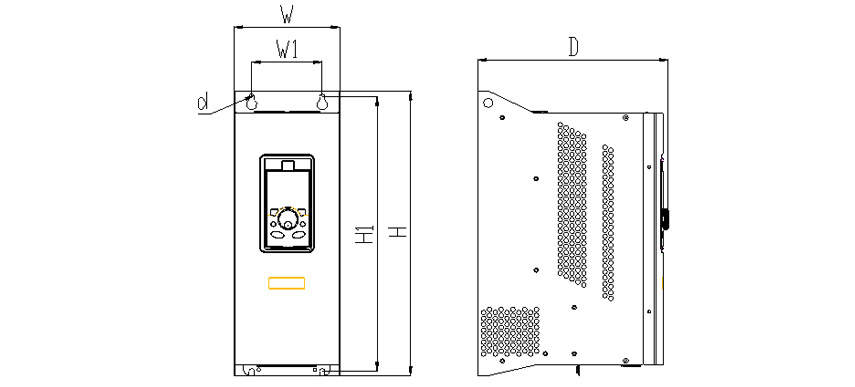

規格尺寸

	型號（2.2KW-400KW)）	額定功率 (KW)	輸出電流 (A)	外形尺寸 HxWxD(mm)	安裝尺寸
					H1	W1	安裝孔d
F2	800G/0002.2/400	2.2	6.2	405165241	372	108	Φ6
	800G/0003.7/400	3.7	9
	800G/0005.5/400	5.5	14
	800G/0007.5/400	7.5	18
F3	800G/0011.0/400	11	27	453165258	436	108	Φ7
	800G/0015.0/400	15	34
F4	800G/0018.5/400	18.5	41	480180324	463	120
	800G/0022.0/400	22	52
F5	800G/0030.0/400	30	65	560180324	543	120	Φ9
	800G/0037.4/400	37	80
F6	800G/0045.0/400	45	96	670220330	653	160
	800G/0055.0/400	55	128
F7	800G/0075.0/400	75	165	732273335	702	185	Φ9
	800G/0090.0/400	90	185
F8	800G/0110.0/400	110	224	884375415	846	274
	800G/0132.0/400	132	260
F9	800G/0160.0/400	160	302	986541425	951	405	Φ11
	800G/0185.0/400	185	340
	800G/0220.0/400	220	450
F10	800G/0250.0/400	250	470	1231555502	1190	406
	800G/0280.0/400	280	520
	800G/0315.0/400	315	605
F11	800G/0355.0/400	355	640	1231730502	1190	502
	800G/0400.0/400	400	725

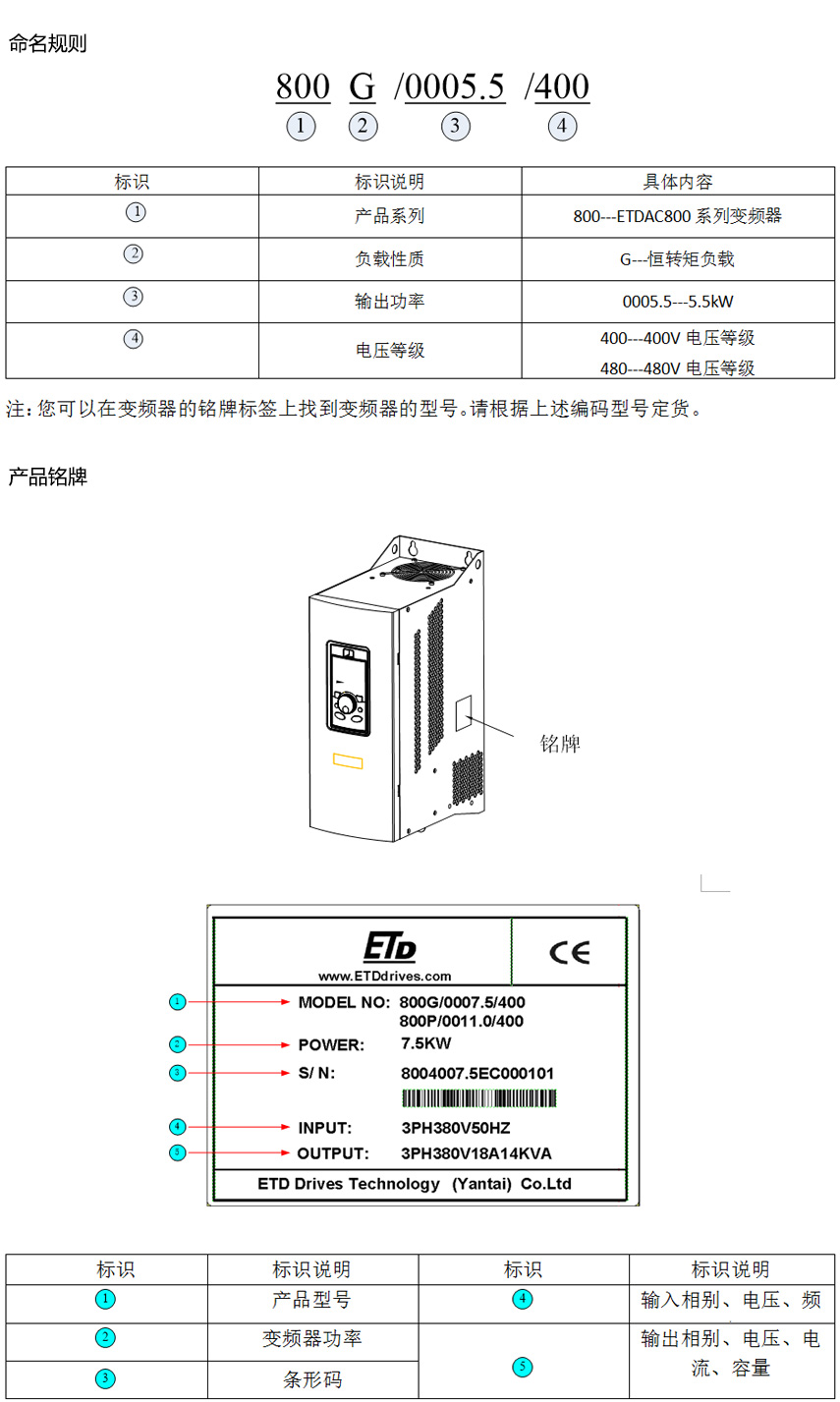

銘牌說明

展示視頻

常見問題

急停時不報警，但是當正常停止時就會出現“短路故障”

答：1 確保徹底切除使能和運行信號后，再進行電機抱閘；2 最好使能和運行信號切除后，再延遲一段時間，再進行電機的抱閘操作；3 電機速度降

>
運行過程中突然減速、停機

答：檢查外使能端子運行端子24V電源是否正常。

>
電流設置最大，速度依然上不去

答：1 將速度環比例增益調高，設置積分時間。2 檢查機械部分。

>
調速器高速狀態電流波動大，無法穩定

答：1 檢查基本參數，調節速度環比例增益。2 更改反饋方式，如將電樞電壓反饋改為測速發電機反饋。3 做自整定。

>
控制面板屏幕不顯示，或卡在ETD的畫面不動

答：1 重新插一下排線。2 更換電源觸發板上另一個插孔。3 不使用接線，將面板直接插上。4 聯系廠家檢修主板。

>
模擬量輸出端子無電壓輸出

答：1 對照說明書接線圖檢查接線，重點查看0V線、10V線、和模擬量線是否存在接錯或錯位的情況。2 檢查模擬量輸出組態參數。3 聯系廠家檢修主控板。

>
自整定長時間未結束

答：【原因分析】參數設置不當?！窘鉀Q方案】請確定自整定命令為 10 “整定電阻電感同步”。

>
調速器啟動出現“過電壓”

答：1 檢查線電壓設置參數“1000 最大線電壓設置”。2 聯系廠家檢修主控板。

>
調速器運行過程中出現“勵磁電流過大”

答：1 使用電流表檢測真實的勵磁電流是否和調速器顯示的勵磁電流一致。2 檢查電機勵磁電流設置是否與電機額定勵磁一致。3 考慮電機勵磁線

>
調速器啟動出現“導通角過大”

答：1 將調速器主控板和電源觸發板之間的連線重新接插。2 初始化參數，重新設置基本參數。設置完畢后，重新做自整定。3 聯系廠家檢修主控板。

>
出現“溫度過高”報警

答：1 檢查電機是否正確接線，風機是否正常運行。2 將控制器上的熱敏電阻重新插一下。

>
如何選擇合適的變頻器型號？

答：ETD共有3個系列的變頻器：①AC800高性能系統應用變頻器②AC780通用矢量變頻器③iDrive系列多用途調速器您可以點擊此處http: www etddrives

>
電機在高速運行狀態下沒有輸出轉矩

答：這種現象主要原因是電機在高速狀態下進入弱磁控制所導致的?？梢哉{(diào)整參數102_7弱磁Vq1,參數102_8弱磁Vq2, 參數102_9弱磁轉速2來修正電機在

>
