聽到ETD AC800系列變頻器，你一定不陌生，但說到ETD AC800系列變頻器的狀態指示和故障診斷你清楚嗎？

AC800變頻器狀態標志位指示在狀態標志位變量和狀態標志位變量2中。

AC800變頻器具備完善的保護功能，能夠?qū)ψ冾l器實施有效保護。變頻器使用過程中可能出現兩種提示信息，一種為故障代碼，另一種為警告代碼，這兩種類型提示信息及故障排除方法在下文中詳細描述。

狀態標志位變量

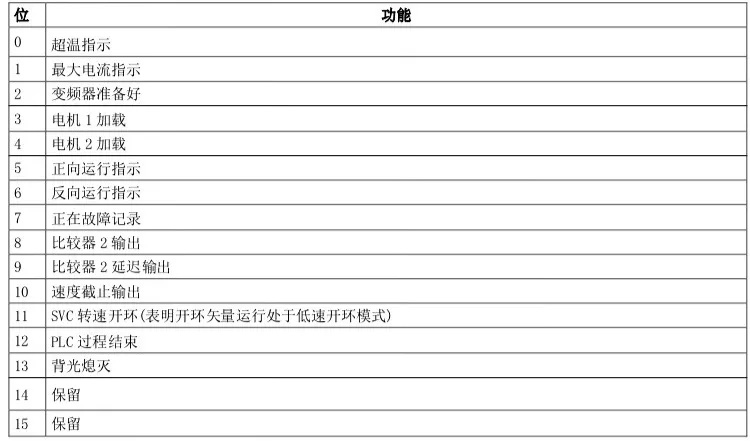

“狀態標志位變量”內容如下：

（所有圖片點擊可查看大圖）

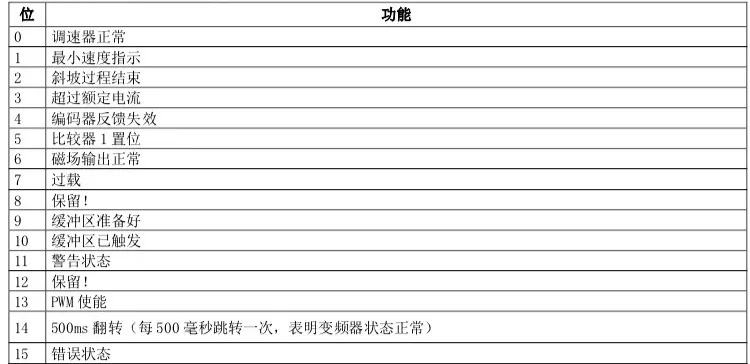

“狀態標志位變量2”內容如下：

故障代碼與排除

當一個不正常的運行條件出現時，將會導致變頻器進入故障狀態。在這種情況下，變頻器將會鎖死PWM信號的輸出，從而使電機和負載慣性自由停車，同時將故障信息顯示在操作面板上。

為了可以再次啟動變頻器，請一定按下述步驟操作：
1) 關掉變頻器的輸出，必要的情況下，切斷變頻器的三相輸入電源；
2) 排除掉故障；
3) 如果電源關掉的話，重新接入電源；
4) 使用端子或者操作面板復位故障，然后就可以重新使能變頻器進行運轉了；

故障代碼是一16位二進制數字量，名稱為錯誤標志位變量，每位代表一個故障，0代表無故障，1代表有故障。

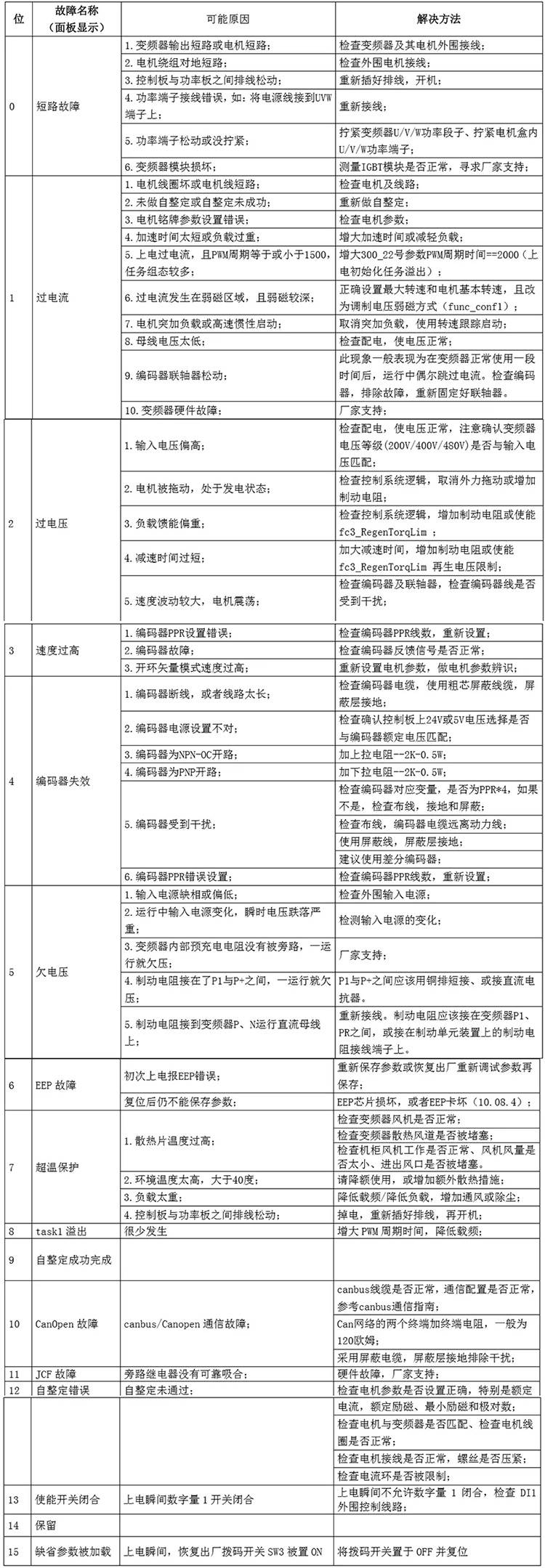

“錯誤標志位變量”的故障代碼信息與故障的解決方法如下：

警告代碼與排除

當調速器發生警告報警時，操作面板會顯示警告信息但是變頻器不會發出信號切斷三相電源，變頻器仍然會 繼續正常運轉。但是，當用戶發現報警信息后，仍然需要及時找到跳閘原因，并解除報警，以免使得可能存在的故障擴大化。

警告代碼是一16位二進制數字量，名稱為報警標志位變量，每位代表一個故障，0代表無故障，1代表有故障。

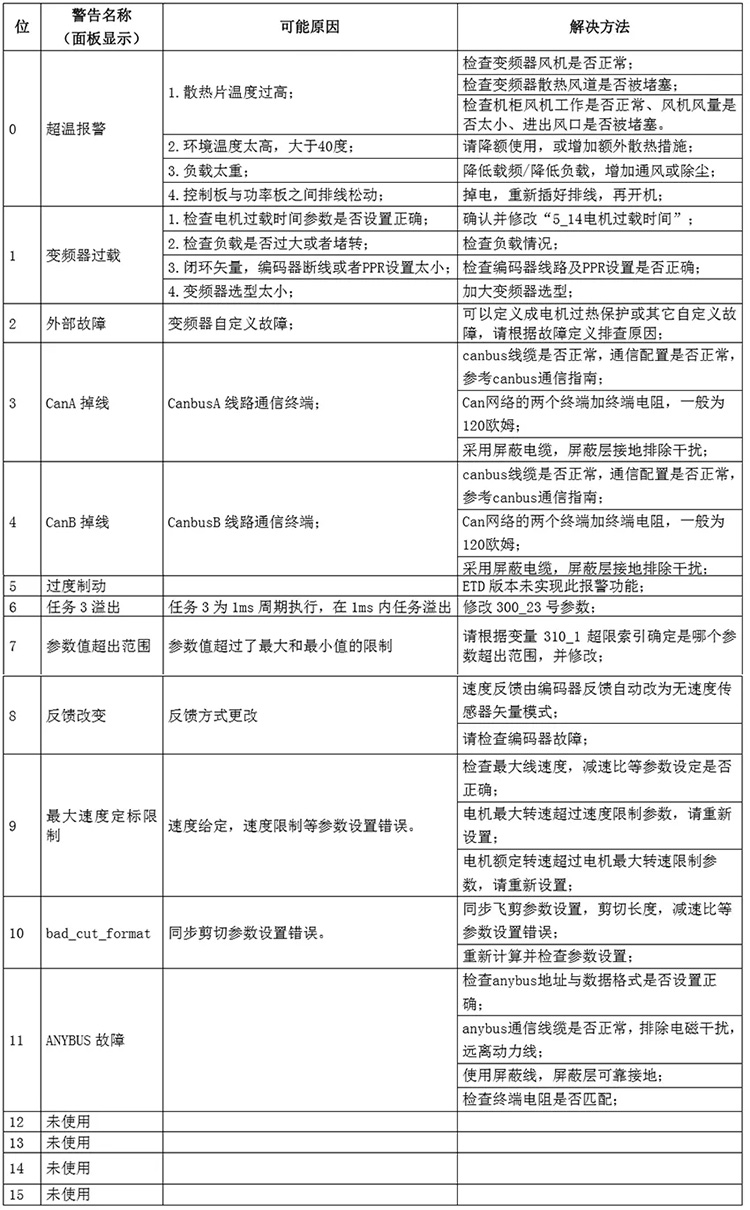

下表為“報警標志位變量”的故障代碼信息與故障的解決方法：

調試常見問題

一般性問題

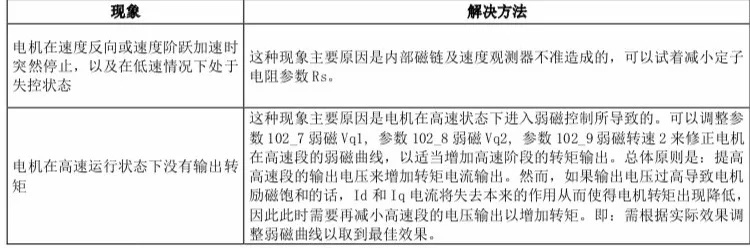

電機振蕩問題

其他常見問題

1 確保徹底切除使能和運行信號后，再進行電機抱閘；
2 最好使能和運行信號切除后，再延遲一段時間，再進行電機的抱閘操作；
3 電機速度降至很低時，再進行切除使能運行信號、以及電機抱閘操作；

1. 如果使用編碼器反饋，請檢查編碼器接線，編碼器與電機聯軸器，編碼器電源等是否正常。如果時測速發電機反饋，請檢查測速發電機接線和聯軸器。

2. 請檢查主板或者測速發發電機反饋板，聯系廠家檢修。
3. 檢查速度環 速度反饋內”202 反饋丟失時間“”203 反饋丟失報警閥值“等參數。

1. 檢查線電壓設置參數“1000 最大線電壓設置”。

2. 聯系廠家檢修主控板。

1. 使用電流表檢測真實的勵磁電流是否和調速器顯示的勵磁電流一致。

2. 檢查電機勵磁電流設置是否與電機額定勵磁一致。
3. 考慮電機勵磁線圈的問題。

1.將調速器主控板和電源觸發板之間的連線重新接插。

2. 初始化參數，重新設置基本參數。設置完畢后，重新做自整定。
3. 聯系廠家檢修主控板。

1. 檢查電機是否正確接線，風機是否正常運行。

2. 將控制器上的熱敏電阻重新插一下。

送控制電源時，不要閉合數字量輸入1。

1. 修改電流環控制內”807 最大電源頻率“”808 最小電源頻率“參數。

2. 在同步電路增加吸收電容。

1. 重新插拔電源觸發板排線。

2. 檢查電機接線是否有異常。
3. 檢查電流環”60 斜坡電流限制“等參數。
4. 聯系廠家檢修電源板。
